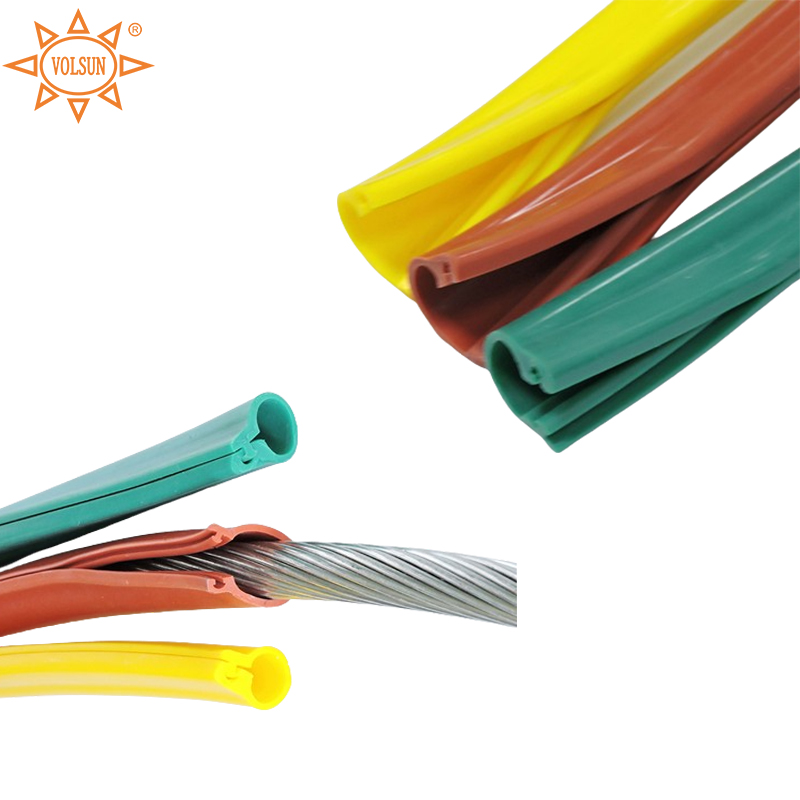

A tampa de silicone de 110kv para cabos nua representa um avanço na proteção de cabos de alta tensão, projetada para proteger condutores nus em redes de transmissão e distribuição de estressores ambientais e riscos elétricos. Essa caixa de silicone leve, porém robusta, fornece isolamento superior, resistência ao rastreamento e clima, garantindo um desempenho confiável em aplicações de serviços públicos exigentes. Projetado para instalação rápida em condutores de até 500 mm², ele oferece proteção a longo prazo contra radiação, abrasão e exposição química de UV em instalações aéreas e subterrâneas.
Construído a partir de borracha de silicone de alta pureza, a cobertura atinge 10 kV/mm de força dielétrica , excedendo os requisitos da indústria para aplicações de 110kV. Sua resistividade de volume de 10 os ohm · cm garante uma corrente de vazamento mínima, mantendo a integridade do isolamento, mesmo em ambientes de alta umidade. A resistência inerente ao rastreamento do material impede a degradação da superfície de descargas elétricas, prolongando a vida útil do serviço de cabo.
Com uma dureza 65 em terra e um alongamento mínimo de 200% , a cobertura de silicone equilibra a rigidez com flexibilidade para suportar tensões de instalação e ciclos de expansão térmica. Resiste a ozônio, oxidação e degradação de UV, mantendo as propriedades físicas após a exposição prolongada ao ar livre. A da tampa resistência à tração de 4 N/mm² e a força de rasgar 10 n/mm² garantem a resistência a danos mecânicos durante o manuseio e operação.
Disponível em dimensões usinadas por precisão para condutores que variam de 12 mm a 35 mm de diâmetro , a tampa fornece um ajuste confortável sem comprometer a eficiência da instalação. Sua espessura uniforme de parede uniforme de 5 mm garante o desempenho consistente do isolamento em todos os tamanhos dos condutores. O design leve reduz a fadiga da instalação e elimina a necessidade de equipamentos de elevação pesada em aplicações aéreas.
Categoria | Especificação | Valor | Método de teste |
Propriedades elétricas | Força dielétrica | 10 kV/mm (min) | ASTM D2671 |
Resistividade de volume | 10¹² Ohm · cm (min) | IEC 60093 | |
Classificação de tensão | 110kV | IEC 60840 | |
Propriedades mecânicas | Dureza | 65 costa a | ISO 868 |
Resistência à tracção | 4 N/mm² (min) | ASTM D638 | |
Alongamento | 200% (min) | ASTM D638 | |
Força de rasgo | 10 n/mm² (min) | ASTM D638 | |
Dados dimensionais | Faixa de diâmetro do condutor | 12 mm - 35 mm | Engenharia personalizada |
Espessura da parede | 5 mm | ASTM D374 |
Protege os condutores aéreos nus nas linhas de transmissão de 110kv da contaminação e intemperismo ambiental. Ideal para adaptar a infraestrutura de envelhecimento e atualizar linhas em áreas costeiras ou industriais com altos níveis de poluição.
Shields Bandbars e Condutores Connections em subestações externas de poeira, umidade e contato acidental. O design não condutor aprimora a segurança do pessoal durante as operações de manutenção.
Essencial para a proteção de cabos em parques eólicos e instalações de energia solar, onde os condutores são expostos a condições climáticas extremas. Sua resistência à UV garante desempenho confiável em instalações abertas e sem sombra típicas dos locais de energia renovável.
Protege fios de catenária e cabos alimentadores em redes ferroviárias de alta velocidade contra abrasão e danos ambientais. A flexibilidade da capa acomoda vibração e movimento térmico em ambientes ferroviários dinâmicos.
A formulação de silicone da capa fornece estabilidade inerente , à resistência a UV e a clima , mantendo o desempenho em temperaturas que variam de -50 ° C a 150 ° C. Resiste à degradação da luz solar, chuva, neve e poluentes industriais, garantindo uma vida útil superior a 20 anos na maioria das aplicações.
É projetado para condutores com áreas transversais de 25 mm² a 500 mm² , correspondendo a diâmetros do condutor de 12 mm a 35 mm . Os tamanhos personalizados estão disponíveis para aplicativos especializados que exigem dimensões de condutor não padrão.
Não, o design permite a instalação rápida e sem ferramentas, simplesmente deslizando a tampa sobre condutores adequadamente preparados. Sua flexibilidade permite um fácil posicionamento, mesmo em espaços confinados, reduzindo o tempo de instalação em comparação com os métodos tradicionais de isolamento.
Sim, a capa de silicone atende aos padrões IEC 60840 e ASTM D2671 para materiais de isolamento de alta tensão. É certificado para uso em aplicativos de serviços públicos em todo o mundo, com conformidade adicional às especificações regionais, conforme necessário.
Item | Dados típicos | Método de teste |
Teste de resistência elétrica | ≥20kV/mm | GB/T 1408.1-2006 |
Resistividade de volume | ≥1 × 1014Ω · cm | GB/T 1410-2006 |
Constante dielétrica | 2 ～ 3 | GB/T 1409-2006 |
Dureza da costa | 70 ± 5A | GB/T 531 |
Propriedade mecânica y | ||
Antes do envelhecimento do calor | ||
Resistência à tracção | ≥4,0mpa | GB/T 528-2009 |
Alongamento no intervalo | ≥200% | GB/T 528-2009 |
Após o envelhecimento do calor (180 ℃ , 7d) | ||
Mudança de força de tração | ± 30% | GB/T 528-2009 |
Mudança de alongamento | ± 30% | GB/T 528-2009 |
Alongamento de baixa temperatura (-15 ℃ , 2h) | ≥20% | GB/T 2951.4-1997 |
Flexibilidade de baixa temperatura (-50 ℃ , 4h) | Sem rachaduras | Ul224-2004 |
Resistência a trincas de alta temperatura (155 ℃ , 2h) | Sem rachaduras | GB/T2951.6-1997 |
Área transversal nominal (mm²) | Diâmetro interno recomendado da tampa do condutor (mm) |
50～70 | £12 |
95～120 | £ 17 |
150～185 | 20 de fevereiro |
210～300 | 24.2 |
400 | A 30 de fevereiro |
500 | £ 32 |
630 | £ 35 |
800 | £ 39.8 |
Nominal da área transversal (mm²) | Diâmetro interno recomendado da tampa do condutor (mm) |
35 50 | £12 |
£ 155.6 | |
70 ～ 95 120 ～ 150 185 ～ 240 | £ 17 |
20 de fevereiro | |
24.2 | |
400 ～ 500 800 ～ 800 | £ 32 |
£ 39.8 |
Volta (KV) | ≤10 k v | ≤35 k v | ≤110 k v | ≤220 k v |
W toda a espessura | 2,0 ± 0,3 mm | 3,0 ± 0,4 mm | 4,0 ± 0,5 mm | 6,0 ± 1,0 mm |
