Descrição

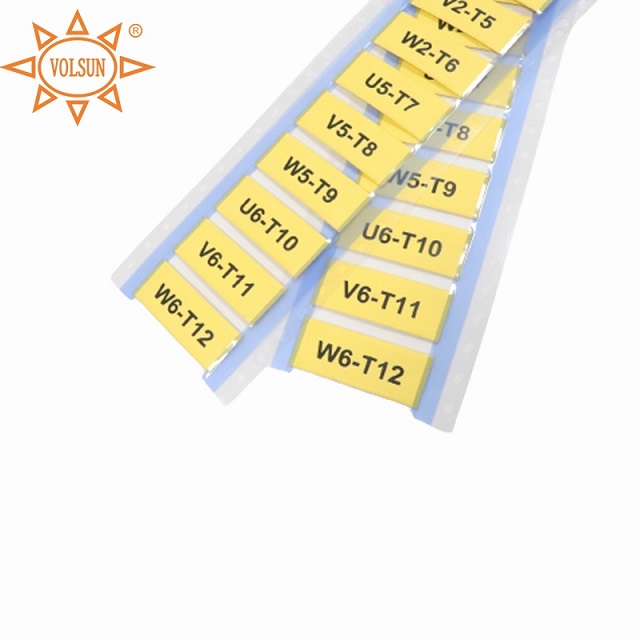

Os tubos termorretráteis de identificação de cabos Volsun são projetados para requisitos especiais de marcação de cabos para trânsito ferroviário, como trens de alta velocidade, metrô e EMU, são feitos de material termorretrátil de poliolefina reticulado e ecologicamente correto. Atenda aos requisitos da ASTM D 2671B, atenda ao padrão alemão DIN 5510, padrão britânico BS 6853. Existem dois tipos de ajuste e tipo contínuo e duas taxas de encolhimento de 2:1 e 3:1 para os usuários escolherem. A impressão do produto tem excelente resistência à abrasão e ao desgaste, e mesmo que encontre a erosão de agentes de limpeza ou combustível militar antes e depois do encolhimento térmico, a solidez do código de cores ainda atende aos requisitos do padrão militar dos EUA SAE-AS 81531 e MIL- STD-202F/215J para manter o efeito de identificação permanente.

Características

Materiais livres de halogênio, adequados para linhas eletrônicas/de energia, comunicações, construção e outras indústrias
Classificação de temperatura padrão, temperatura nominal de 125 ℃
Alto retardador de chama: VW-1
Compatível com RoHS
Alta confiabilidade, identificação permanente, sensibilidade térmica, encolhimento rápido
Imprimível em computador, quaisquer caracteres e logotipo são fáceis de criar

Desempenho técnico

Especificações			Dados típicos	Padrão de teste
Item	unidade	status	Dados típicos	Padrão de teste
Resistência à tracção	MPa	Antes de envelhecer	≥10,3	ISO 37 158°C,168h
Resistência à tracção	MPa	Depois envelhecido	≥6,9
Alongamento no intervalo	%	Antes de envelhecer	≥200
Alongamento no intervalo	%	Depois envelhecido	≥100
Choque térmico	-	Antes de envelhecer	Sem rachaduras, sem fluxo pegajoso, sem gotejamento	diâmetro do eixo especificado pelo fio, 225 ℃, 4h
Tensão suportável	V	Antes de envelhecer	2500V, sem quebra em 60 segundos	UL 224
Força de ruptura	NV/m	Antes de envelhecer	≥19,7	CEI 60243 158°C,168h
Força de ruptura	NV/m	Depois envelhecido	≥15,8	CEI 60243 158°C,168h
Resistividade de volume	Ω.cm	Antes de envelhecer	≥10¹⁴	CEI 60093
Absorção de água	%	Antes de envelhecer	≤1,0	ASTM D570
Corrosão de cobre descoberto	-	Antes de envelhecer	Sem corrosão	23°C,Rh 95±5%,24h 175°C,16h
Baixa flexibilidade de flexão	-	Antes de envelhecer	Sem rachaduras	diâmetro do eixo especificado do fio, -55 ℃, 1h
Retardador de chama	-	Antes de envelhecer	S3	DIN 5510-2
Nível de difusão de fumaça	-	Antes de envelhecer	SR2	DIN 5510-2
Grau de gotejamento	-	Antes de envelhecer	ST2	DIN 5510-2
Código de cores resistente a riscos	-	Antes de envelhecer	Borracha 20 vezes, claramente identificável	SAE-AS81531
O código de cores é resistente a solventes	-	Antes de envelhecer	Mergulhe por 1 minuto 10 vezes, repita 3 vezes, claramente identificável	MLT-STD-202

Dimensões 2:1

Código para pedido	Antes de diminuir o tamanho（mm）					Depois de encolher o tamanho（mm）
	ID1	Achatarelargura d G		Camada dupla espessura da parede H		ID2	Espessura da parede de camada única H
EM-UVU-2X-1,6-	2,00±0,20		3,7±0,3		0,48±0,10	≤0,79		0,45±0,06
EM-UVU-2X-2,4-	2,79±0,20		5,0±0,3		0,48±0,10	≤1,18		0,49±0,06
EM-UVU-2X-3,2-	3,64±0,23		6,3±0,4		0,48±0,10	≤1,59		0,51±0,06
EM-UVU-2X-4,8-	5,26±0,25		8,9±0,4		0,49±0,10	≤2,36		0,54±0,06
EM-UVU-2X-6,4-	6,92±0,28		11,5±0,4		0,50±0,10	≤3,18		0,56±0,06
EM-UVU-2X-9,5-	10,2±0,32		16,7±0,5		0,51±0,11	≤4,75		0,59±0,06
EM-UVU-2X-12,7-	13,5±0,36		21,8±0,6		0,52±0,11	≤6,35		0,60±0,07
EM-UVU-2X-19-	20,1±0,40		32,2±0,6		0,53±0,11	≤9,53		0,62±0,07
EM-UVU-2X-25-	26,7±0,45		42,5±0,7		0,55±0,12	≤12,7		0,63±0,07
EM-UVU-2X-38-	39,8±0,51		63,2±0,8		0,57±0,12	≤19,1		0,64±0,07
EM-UVU-2X-51-	53,0±0,56		83,9±0,9		0,58±0,13	≤25,4		0,64±0,08
EM-UVU-2X-76-	79,4±0,56		125,3±1,0		0,59±0,13	≤38,1		0,64±0,09

Dimensões 3:1

Código para pedido	Antes de diminuir o tamanho（mm）					Depois de encolher o tamanho（mm）
	ID1	Achatarelargura d G		Camada dupla espessura da parede H		ID2	Espessura da parede de camada única H
EM-UVU-3X-1,6-	2,00±0,20		3,7±0,3		0,47±0,10	≤0,53		0,52±0,06
EM-UVU-3X-2,4-	2,79±0,20		5,0±0,3		0,47±0,10	≤0,79		0,57±0,06
EM-UVU-3X-3.2-	3,64±0,23		6,3±0,4		0,48±0,10	≤1,06		0,61±0,06
EM-UVU-3X-4,8-	5,26±0,25		8,9±0,4		0,49±0,10	≤1,59		0,67±0,06
EM-UVU-3X-6,4-	6,92±0,28		11,5±0,4		0,50±0,10	≤2,36		0,71±0,06
EM-UVU-3X-9,5-	10,2±0,32		16,7±0,5		0,52±0,11	≤3,18		0,77±0,06
EM-UVU-3X-12,7-	13,5±0,36		21,8±0,6		0,53±0,11	≤4,75		0,80±0,07
EM-UVU-3X-19-	20,1±0,40		32,2±0,6		0,55±0,11	≤6,35		0,84±0,07
EM-UVU-3X-25-	26,7±0,45		42,5±0,7		0,56±0,12	≤8,47		0,86±0,07
EM-UVU-3X-38-	39,8±0,51		63,2±0,8		0,57±0,12	≤12,9		0,89±0,07
EM-UVU-3X-51-	53,0±0,56		83,9±0,9		0,57±0,13	≤17,2		0,90±0,08
EM-UVU-3X-76-	79,4±0,56		125,3±1,0		0,59±0,13	≤25,8		0,92±0,09

Referência de embalagem (embalagem personalizada disponível)

Item	Tamanho	VLA（PEÇAS/ROLO）		VLA(C)
		210 caixa	146 caixa	Simples embalagem 450 prato de papel		capa dura 203 prato de plástico
		2X/3X		2X	3X	2X	3X
1	Φ1.6	2500	250	150	150	25	30
2	Φ2.4	2500	250	150	150	25	30
3	Φ3.2	2000	250	150	150	25	30
4	Φ4.8	2000	250	150	150	25	30
5	Φ6.4	1500	250	150	150	25	30
6	Φ9.5	1000	250	150	150	25	30
7	Φ12.7	500	250	150	150	25	30
8	Φ19.0	500	250	150	150	25	30
9	Φ25.0	500	250	100	100	25	30
10	Φ38.0	250	250	100	100	25	30
11	Φ51.0	250	250	100	100	25	30
12	Φ76.0	250	250	100	100	-	-
